Lec7

Pushdown Automaton (PDA)

之前介绍的 DFA、NFA 和 regular expression 的计算能力有限，有许多 function/language 是无法描述的。因此，我们引入了更强的计算模型——Pushdown Automaton (PDA)。

PDA 可以看作 NFA 外带了一个栈作为内存：

Definition:

对 PDA 进行形式化定义：

$$P=(K,s,F,\Delta)$$

  • $K$：状态集合
  • $s$：初始状态
  • $F$：接受状态集合
  • $\Delta$：状态转移关系

尤其要关注的是 $\Delta$，$\Delta$ 是以下形式集合的子集：

$$(K\times\{0,1,e\}\times\{0,1\}^{*})\times(K\times\{0,1\}^{*})$$

  • 前一个 $K$：当前状态
  • $\{0,1,e\}$：当前输入符号
  • 前一个 $\{0,1\}^*$：当前要从栈顶 pop 的字符串（当前栈顶内容）
  • 后一个 $K$：下一个状态
  • 后一个 $\{0,1\}^*$：要 push 进栈的字符串

Example

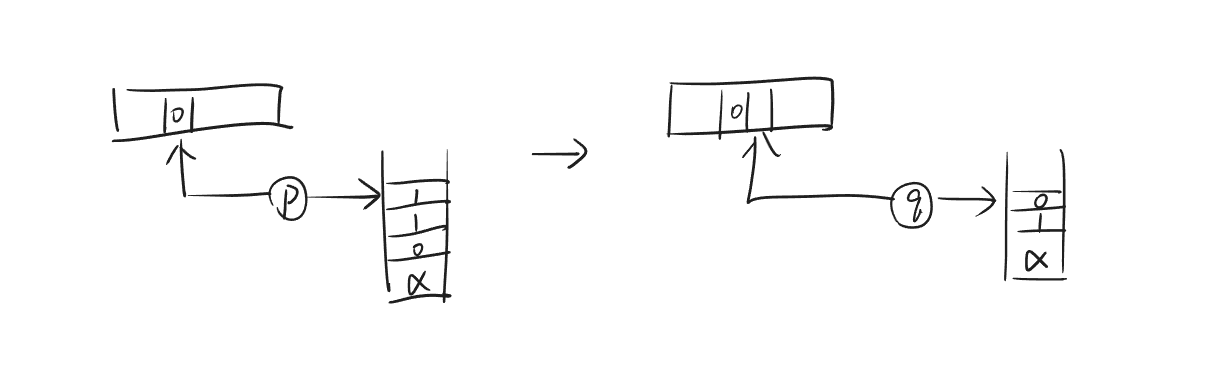

$((p,0,110),(q,01))$

如果当前满足以下三个条件：

  • 当前状态为 $p$
  • 读到的一位为 $0$
  • 栈顶从上往下为 $110$

那么，下一个状态会跳转到 $q$。此外，栈顶的 $110$ 会被 pop 掉，取而代之的是 push 进栈 $01$。

alt text

Note

如果只想 push，不想 pop，可以写成：

$$((p,0,\alpha),(q,\beta\alpha))$$

Configuration:

在 PDA 中，广义的“状态”由以下三部分组成：

  • 当前状态
  • 输入字符串中还没有读到的部分
  • 当前栈内容

我们称这三部分为 PDA 的 configuration，可以使用三元组表示，每个三元组来自集合：

$$K\times\{0,1\}^{*}\times\{0,1\}^{*}$$

给定两个 configuration $(p,x,\alpha)$ 和 $(q,y,\beta)$。如果左边的 configuration 可以通过一次状态转移变成右边的 configuration，我们记作：

$$(p,x,\alpha)\vdash_P (q,y,\beta)$$

如果左边的 configuration 可以通过多次状态转移变成右边的 configuration，对具体多少次没有要求，我们记作：

$$(p,x,\alpha)\vdash_P^* (q,y,\beta)$$

Acceptance:

有了 configuration 的定义，我们可以定义 PDA 的接受条件：

PDA $P$ 接受字符串 $w$，当且仅当

$$\exists q\in F,~(s,w,e)\vdash_P^*(q,e,e)$$

也就是说，在最终的诸多分支中，要存在某个结果满足三个条件：

  • 把输入读完
  • 到达接受状态
  • 此时栈为空

能被 PDA 接受的字符串集合，称为上下文无关语言 (Context-Free Language, CFL)。

Example

已知 $L=\{w\in\{0,1\}^*:0's=1's\}$，即字符串中 0 和 1 的数量相等，构造对应的 PDA。

$$K=\{q\}$$

$$s=q$$

$$F=\{q\}$$

$$ \begin{align} \Delta=\{& ((q,0,e),(q,0)),\\ & ((q,0,1),(q,e)),\\ & ((q,1,e),(q,1)),\\ & ((q,1,0),(q,e))\} \end{align} $$

我们就考虑栈的相关操作。直观上看，如果当前手上的是 $0$，若栈顶有 $1$，则把 $1$ 拿出来，相当于抵消；若没有（栈顶为 $0$ 或空）则把 $0$ 放进去。如果当前手上的是 $1$ 也同理。

由于多条分支时只要有一条成功即可，因此，如果当前手上的是 $0$，若栈顶有 $1$，也有一条分支做的是把 $0$ 继续叠上去，不过无伤大雅，最后我们不会管这条分支。

已知 $L=\{ww^R:w\in\{0,1\}^*\}$，其中 $w^R$ 是 $w$ 倒过来写，构造对应的 PDA。

$$K=\{l,r\}$$

$$s=l$$

$$F=\{r\}$$

$$\begin{align} \Delta=\{ & ((l,0,e),(l,0)), \\ & ((l,1,e),(l,1)), \\ & ((l,e,e),(r,e)), \\ & ((r,0,0),(r,e)), \\ & ((r,1,1),(r,e))\} \end{align}$$

Context-Free Grammar (CFG)

DFA、NFA、PDA 都属于 language recognizer，用来判断一个字符串是否属于某个 language。CFG 则是 language generator，用来生成某个 language 中的所有字符串。

先举一个简单的例子。考虑以下四条规则：

$$S\rightarrow 0S1$$

$$S\rightarrow A$$

$$A\rightarrow 0$$

$$A\rightarrow e$$

$S$ 和 $A$ 是 non-terminal，其中 $S$ 是 start symbol。$0$ 和 $1$ 是 terminal。

通过依次使用不同规则，可以从 start symbol $S$ 推导出不同的字符串。例如：

$$S\xrightarrow{rule1} 0S1\xrightarrow{rule1} 00S11\xrightarrow{rule2} 00A11\xrightarrow{rule4} 0011$$

Definition:

对 CFG 进行形式化定义：

$$G=(V,S,R)$$

  • $V$：有限 symbol 集合，包括 $0$ 和 $1$
  • $S\in V\setminus\{0,1\}$：start symbol，有且仅有一个
  • $R\subseteq(V\setminus\{0,1\})\times V^*$：有限 rule 集合

使用上述定义，我们对上面的例子进行形式化描述：

  • $V=\{S,A,0,1\}$
  • $S=S$
  • $R=\{(S,0S1),(S,A),(A,0),(A,e)\}$

Generation:

给定 $w,u\in V^*$，如果 $w$ 可以通过某条 rule 直接变成 $u$，我们记作

$$w\Rightarrow_G u$$

如果$w$ 可以通过多次应用 rule 变成 $u$，对具体多少次没有要求，我们记作：

$$w\Rightarrow_G^* u$$

我们可以定义 CFG 生成的字符串：

CFG $G$ 能够生成字符串 $w$，当且仅当

$$S\Rightarrow_G^* w$$

Example

设计一个 CFG，能生成 $\{w\in\{0,1\}^*:w=w^R\}$，即回文字符串。

  • $|w|=0\Rightarrow w=e$
  • $|w|=1\Rightarrow w=0\text{ or }1$
  • $|w|\geqslant 2\Rightarrow w=0u0\text{ or }1u1\text{ where }u=u^R$

因此，CFG 的 rule 可以设计为：

  • $S\rightarrow e$
  • $S\rightarrow 0$
  • $S\rightarrow 1$
  • $S\rightarrow 0S0$
  • $S\rightarrow 1S1$

Note

上面的 rule 可简写为：

$$S\rightarrow e|0|1|0S0|1S1$$

PDA 与 CFG 的等价性

PDA 与 CFG 是等价的。

从 CFG 到 PDA

想法：

  • 在栈中非确定性地生成若干字符串（CFG 所能生成的字符串，分别处在不同分支）
  • 与输入字符串进行匹配
  • 如果匹配则接受

我们举一个例子：如果 CFG 有以下两条 rule:

  • $S\rightarrow e$
  • $S\rightarrow 0S1$

考虑输入为 $0011$，我们想达到的效果是：如果其能被 CFG 生成，那么 PDA 能够接受它；如果其不能被 CFG 生成，那么 PDA 会拒绝它。

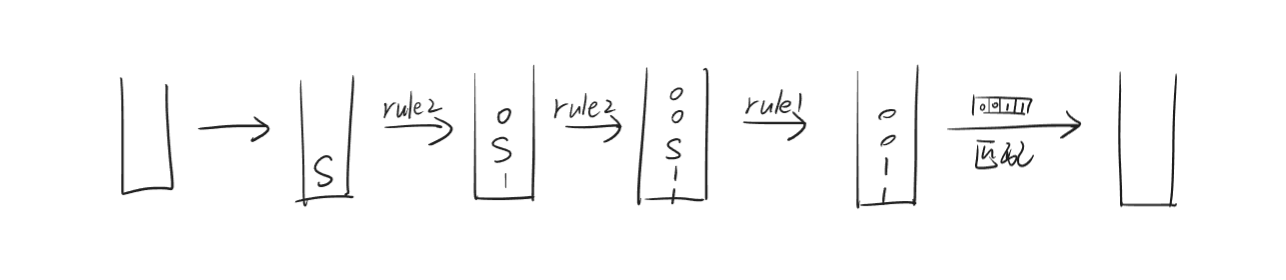

来看一下栈的情况，我们希望在一位一位读入输入之前就把 $0011$ 生成出来并放入栈中，然后再进行匹配：

alt text

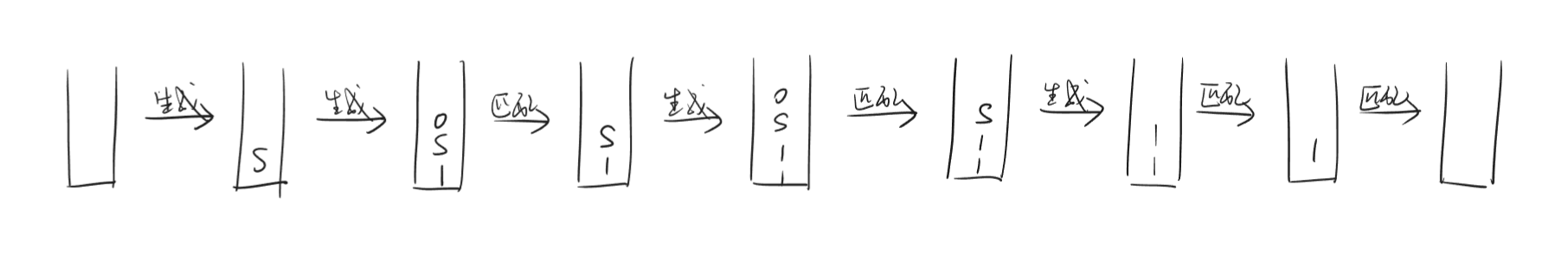

但是问题是：只能修改栈顶的内容，因此我们需要匹配与生成交替进行：

alt text

综上：若给定 CFG $G=(V,S,R)$，我们可以构造等价的 PDA $P=(K,s,F,\Delta)$，其中：

  • $K=\{p,q\}$
  • $s=p$
  • $F=\{q\}$
  • $\Delta$ 包含：
    • $((p,e,e),(q,S))$
    • $((q,e,A),(q,u))$，其中 $(A,u)\in R$
    • $((q,0,0),(q,e))$
    • $((q,1,1),(q,e))$

其中前两条针对的是“生成”，后两条针对的是“匹配”。

从 PDA 到 CFG

Warning

笔者对于这一部分依然无法完全理解，请谨慎参考。

需要先对 PDA 进行化简。

Simple PDA:

PDA $P=(K,s,F,\Delta)$ 是 simple 的，当且仅当：

  • $|F|=1$：只有一个接受状态
  • 对于每个变换 $((p,a,\alpha),(q,\beta))\in \Delta$
    • 要么 $\alpha=e$ 且 $|\beta|=1$ （只 push 一个 symbol，不 pop）
    • 要么 $|\alpha|=1$ 且 $\beta=e$ （只 pop 一个 symbol，不 push）

任意一个 PDA 都可以转换为 simple PDA。

先看第一个要求：

若原本的 PDA 有多个接受状态，则创建一个新的状态 $f$。

对于所有老的接受状态 $q\in F$，添加变换 $((q,e,e),(f,e))$。

最后让 $F:=\{f\}$。

再看第二个要求：

不满足第二个要求有以下四种情况：

  1. $|\alpha|\geqslant 1$ 且 $|\beta|\geqslant 1$：同时 pop 和 push
  2. $|\alpha|>1$ 且 $\beta=e$：pop 多于一个 symbol
  3. $\alpha=e$ 且 $|\beta|>1$：push 多于一个 symbol
  4. $\alpha=e$ 且 $\beta=e$：栈没有变化

对于第一种情况：可以直接将 $((p,a,\alpha),(q,\beta))$ 拆分为 $((p,a,\alpha),(r,e))$ 和 $((r,e,e),(q,\beta))$，这样就转变为第二种情况和第三种情况。其中 $r$ 是一个自定义的新状态，为每个变换独有。

对于第二种情况和第三种情况：也是类似地拆分。

对于第四种情况：可以直接将 $((p,a,\alpha),(q,\beta))$ 替换为 $((p,a,0),(q,0))$，再类似地拆分。

CFG Construction:

接下来，simple PDA 怎么变成 CFG？

设 simple PDA 为 $P=(K,s,F,\Delta)$，CFG $G=(V,S,R)$

则按照如下方式构造：

$$V=\{0,1\}\cup\{A_{pq}:(p,q)\in K\times K\}$$

也就是说，对于 $P$ 中任意两个状态，都有一个对应的 symbol。

我们希望指定 $R$ 之后能达到的效果是：

$$A_{pq}\Rightarrow_G^* w$$

当且仅当

$$(p,w,e)\vdash_P^{*} (q,e,e)$$

这样之后，设置 start symbol $S=A_{sf}$，其中 $s$ 是初始状态，$f$ 是唯一的接受状态，那么 PDA 和 CFG 就等价了。

接下来，我们使用类似动态规划的思路。

基础情况：

若 $p=q$，我们知道 $w=e$ 一定满足：

$$(p,w,e)\vdash_P^{*} (p,e,e)$$

因此必有

$$A_{pp}\Rightarrow_G^* e$$

由于所有的 rule 都不会减少字符数量，因此必有

$$A_{pp}\rightarrow e$$

若 $p\neq q$，从 $p$ 读入若干字符到达 $q$，栈也不断变化，会出现两种情况。

第一种情况：

固定 $p,q$，输入 $w$，中间经过某个状态 $r$ 时，栈清空。此时要有 rule:

$$A_{pq}\rightarrow A_{pr}A_{rq}$$

原因：

如果 $w$ 可以被 PDA 接受，则可以拆成 $(p,w_1,e)\vdash_P^{*} (r,e,e)$ 和 $(r,w_2,e)\vdash_P^{*} (q,e,e)$，其中 $w=w_1w_2$。

也就是说 $A_{pr}\Rightarrow_G^{*}(w_1)$，$A_{rq}\Rightarrow_G^{*}(w_2)$。

那么 $A_{pq}$ 在拆成 $A_{pr}$ 和 $A_{rq}$ 后确实可以生成 $w_1w_2=w$。

如果 $w$ 不可以被 PDA 接受，那么上面的做法就不成立，$A_{pq}$ 就没法生成 $w$。

第二种情况：

固定 $p,q$，输入 $w$，中间栈从来没有空过，这样的话，研究从 $p$ 到 $q$ 的第一步和最后一步。

由于是 simple PDA，因此肯定 push 一个 $\alpha$；同理，最后一步肯定也是把这个 $\alpha$ pop 掉。也就是说，如果输入 $w$ 的第一步和最后一步分别是 $((p,a,e),(p',\alpha))$ 和 $((q',b,\alpha),(q,e))$，要有 rule:

$$A_{pq}\rightarrow aA_{p'q'}b$$

原因：

如果 $w$ 可以被 PDA 接受，则将 $w$ 拆成 $w=aw'b$，有 $(p',w',e)\vdash_P^{*} (q',e,e)$。

也就是说 $A_{p'q'}\Rightarrow_G^* w'$。

那么 $A_{pq}$ 在拆成 $aA_{p'q'}b$ 后确实可以生成 $aw'b=w$。

如果 $w$ 不可以被 PDA 接受，那么上面的做法就不成立，$A_{pq}$ 就没法生成 $w$。
