Chapter11 TLP and MIMD

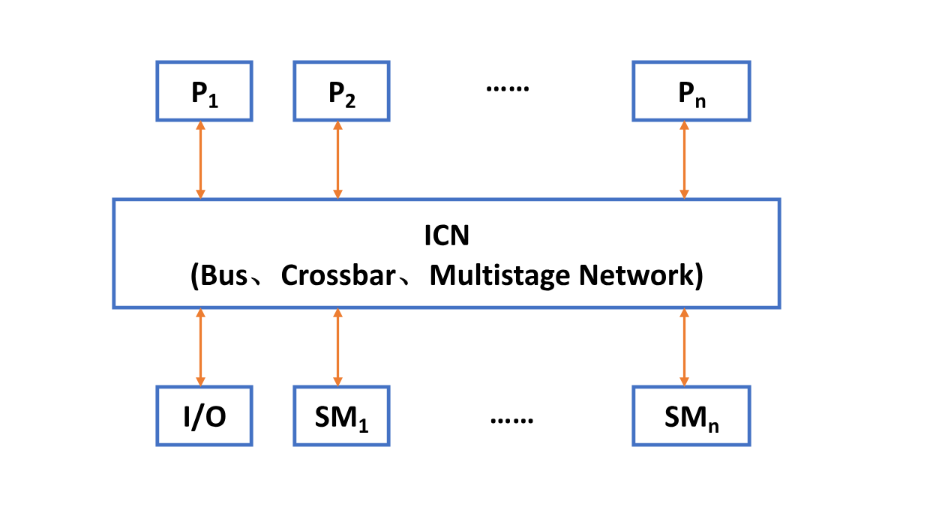

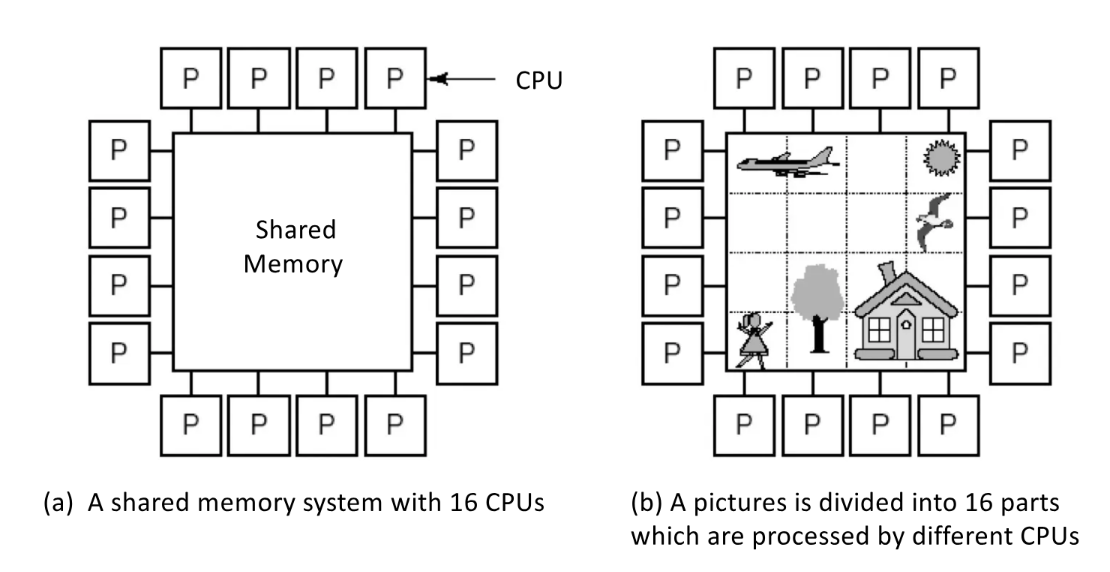

11.1 Shared Memory System
$~$
Uniform Memory Access (UMA):
所有处理器对任何内存的访问都没有偏好。
$~$

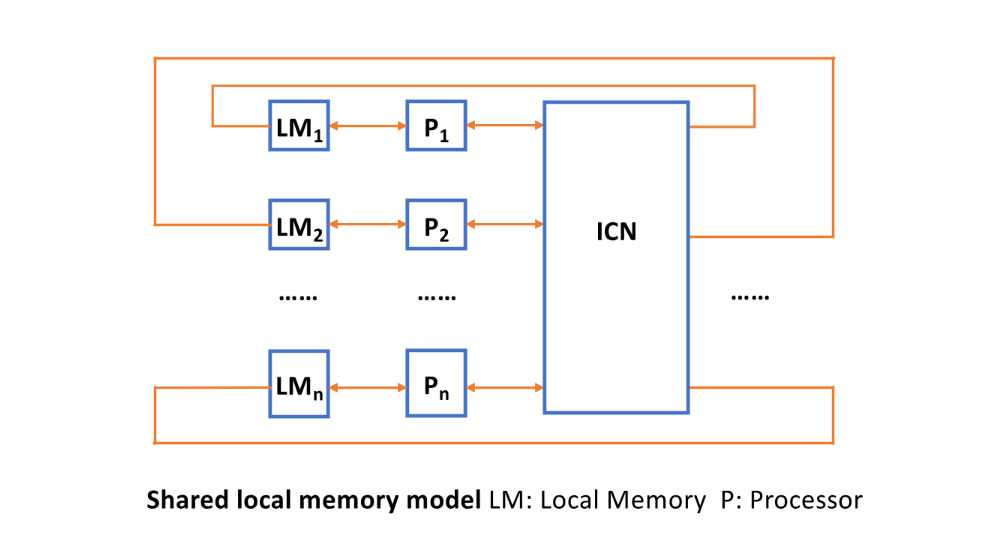

Non Uniform Memory Access (NUMA):
每个处理器都有自己对应的本地内存，虽然能访问所有内存，但访问本地内存的速度更快。
NUMA又分成NC-NUMA和CC-NUMA。前者没有缓存，后者有缓存。
Note
关于UMA和NUMA，在不同书中有不同的叫法。UMA又称为symmetric multiprocessor (SMP)或centralized shared-memory multiprocessor，NUMA又称为distributed shared-memory multiprocessor (DSP)。
$~$

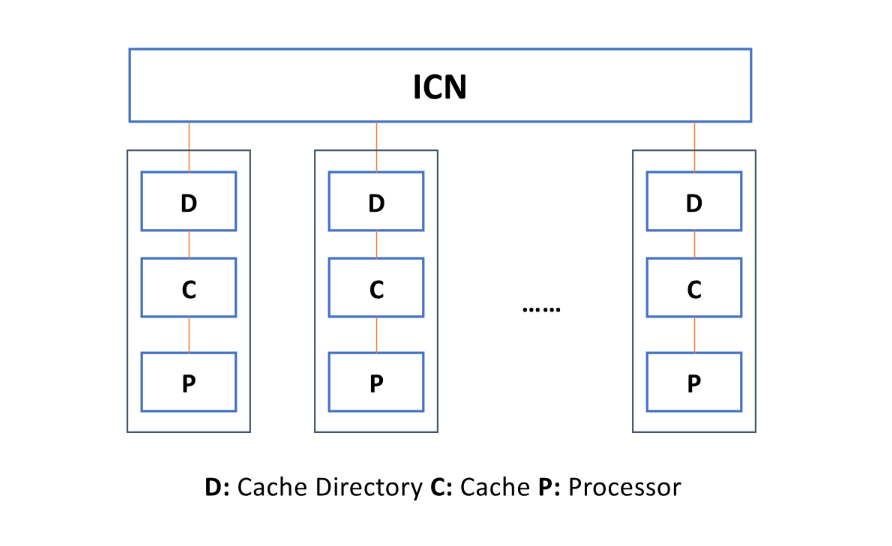

Cache Only Memory Access (COMA):
没有内存，只有缓存。
$~$

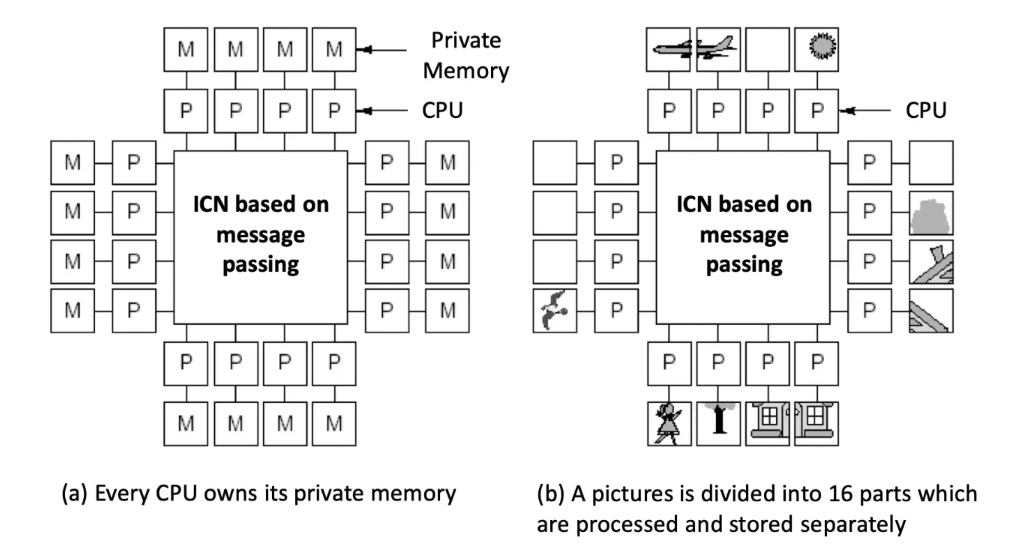

11.2 Message Passing System
$~$
11.3 Cache Coherence
memory consistency和cache coherence中文翻译过来都被笼统地称为一致性，但两者有很大差别。
memory consistency指的是不同CPU对内存的访问有读写顺序的约束。例如，本来第一个CPU写数据，第二个CPU读数据，读到的是之前写入的数据；但如果第二个CPU错误地先进行了读取，就会破坏一致性。
cache coherence见下面的例子：

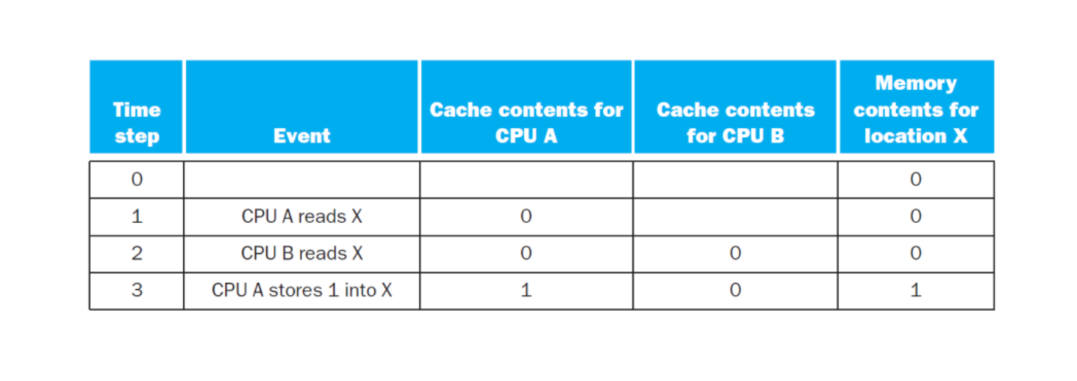

例如，CPU A和B有各自的缓存和公共的内存。A和B先后从内存读出数据X的内容（0）写到缓存上，之后A修改X的内容为1，采用write through的策略同时更改了自己的缓存和内存，然而此时B的缓存中X的值仍为0，这就造成了不一致的情况。
$~$
Snoopy Coherence Protocol:
适用于处理UMA的cache coherence问题的协议。

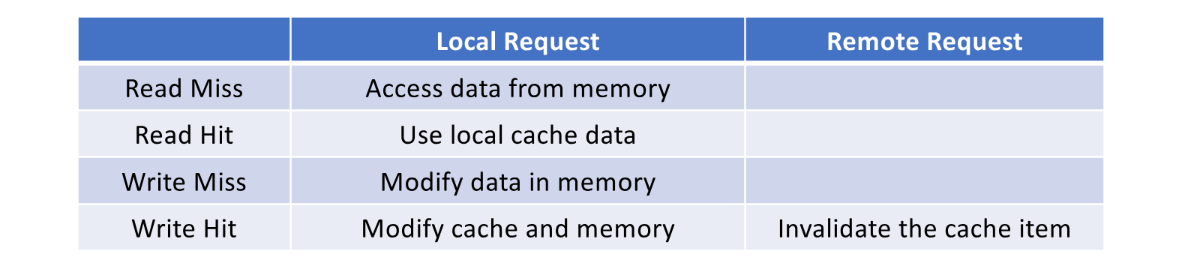

如果采用write through的策略，会有以下四种读写情况：

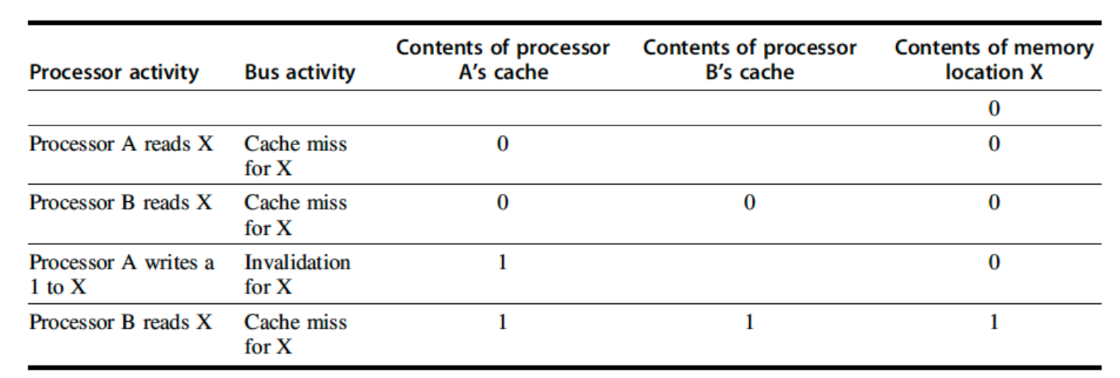

如果采用write back的策略：
前三行和之前一致。第四行A只更新了自己的缓存，然后通过总线传递X无效的信号。第五行B要读的时候，发现自己的缓存中X无效了，因此miss，然后去内存上读，发现也无效，这个时候需要将A的缓存中的X写回内存，B再去读。

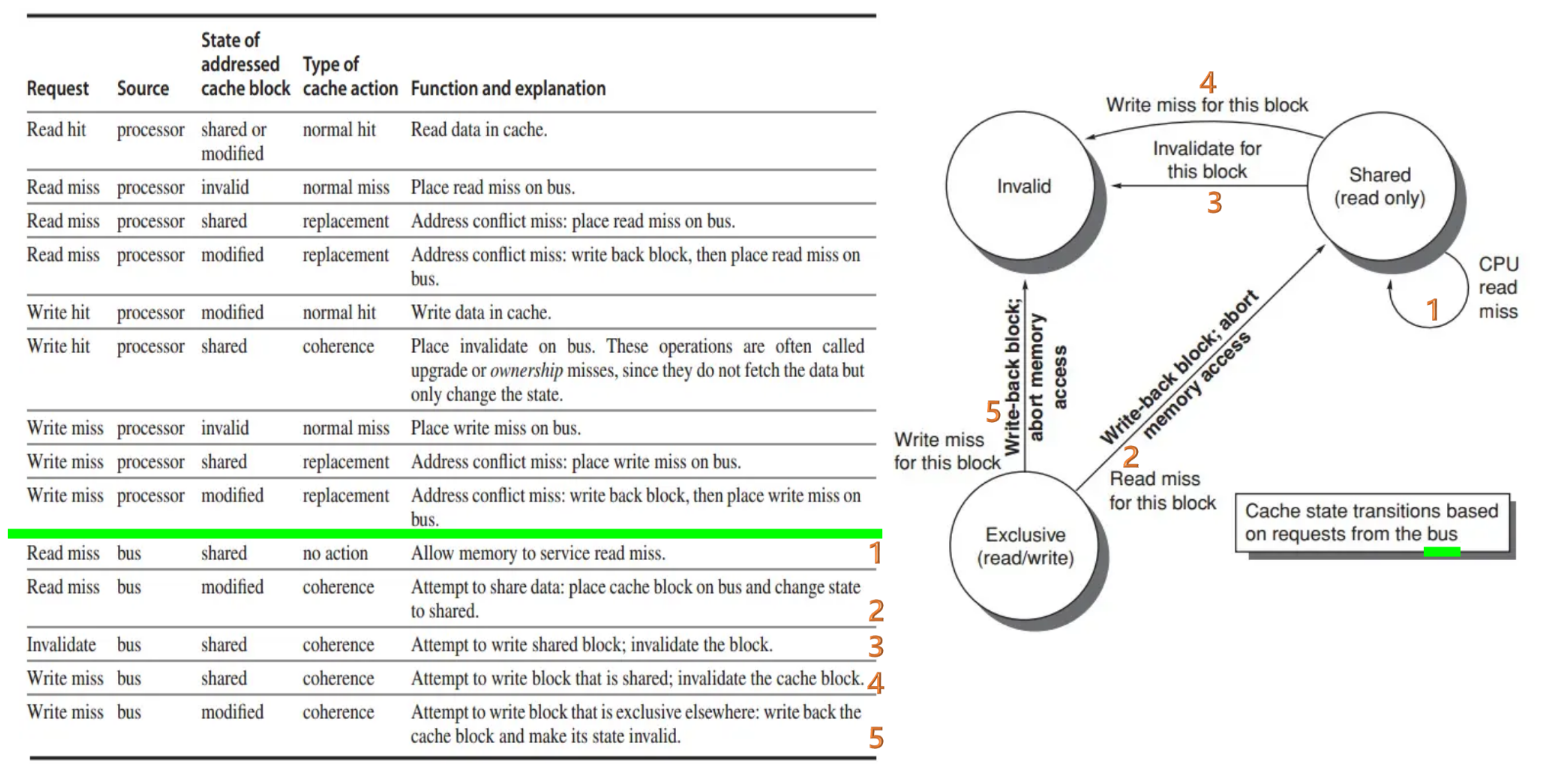

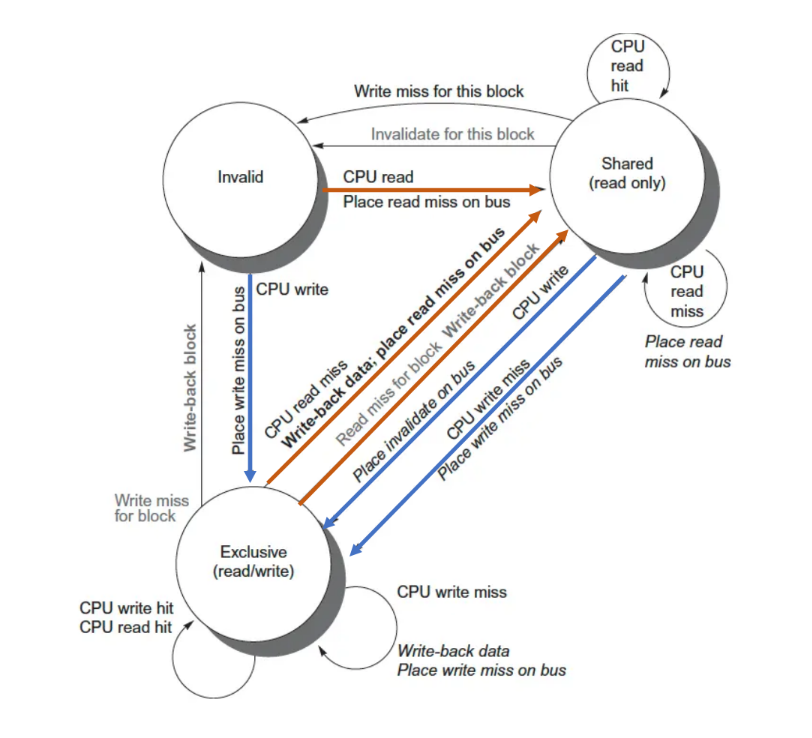

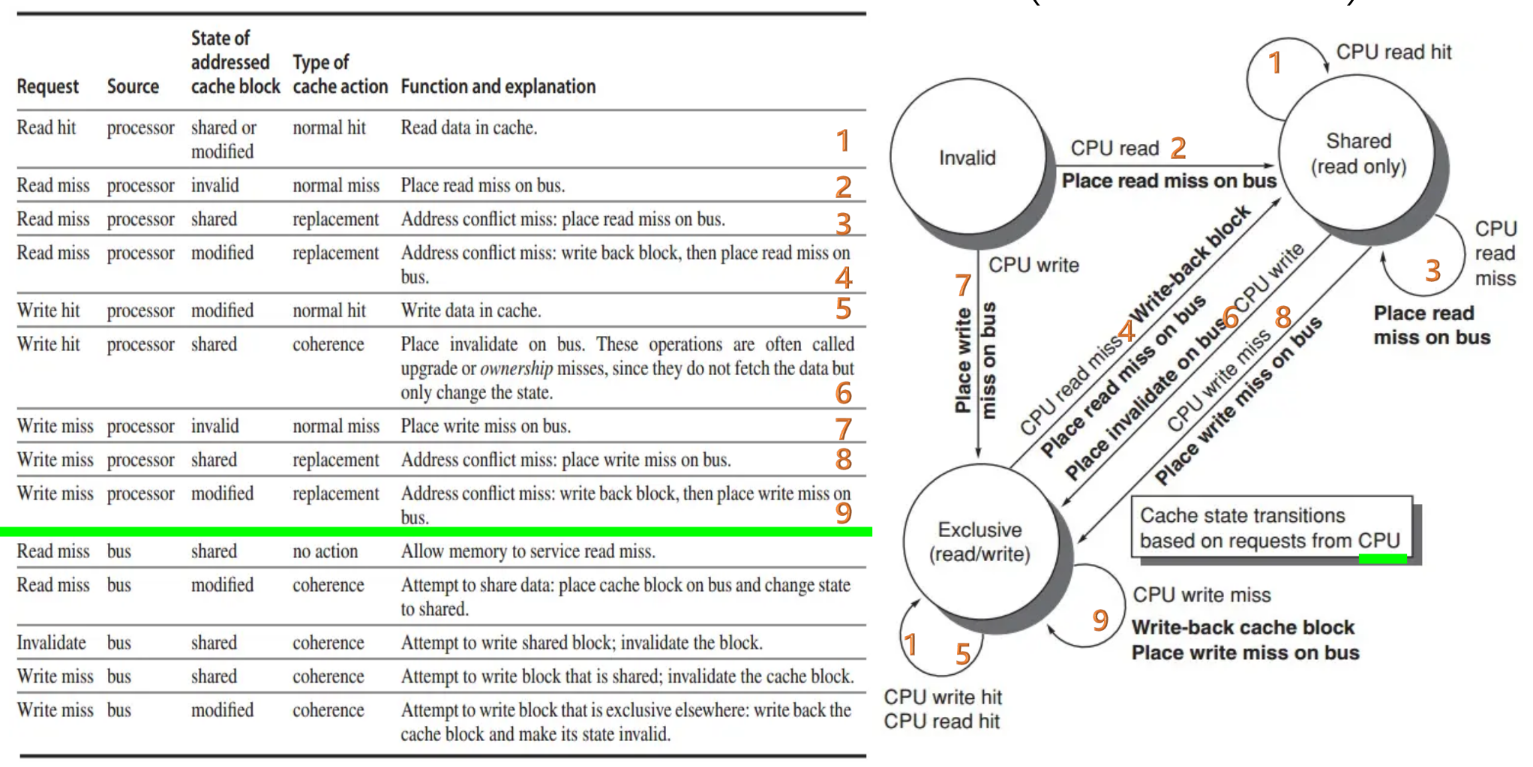

具体要怎么实现？这里我们给每一个cache的block加上状态（MSI protocol）：
- invalid：该block未被使用或者数据不是最新的
- shared：该block持有和内存一致的数据且为最新
- modified (exclusive)：该block持有最新数据，但和内存不一致
Note
对于同一个地址的数据，当一个cache中是modified状态时，其他cache中就不可能有对应的shared状态存在；当一个cache中是shared状态时，其他cache中就不可能有对应的modified状态存在。
但是，两个cache中同一个位置的block可能一个是shared状态，另一个是modified状态，因为二者的对应地址可能不同。
Note
这里的状态只是针对数据的有效性和一致性，对于是否命中没有关联，因为需要考虑地址冲突。例如shared状态的block中的数据是和内存一致且最新的，但不一定就是想要的数据，因为多个地址可能对应到同一个block，然后在判断tag时发现不是目标地址。（shared block中的是地址A的最新数据而不是地址B的）
Example

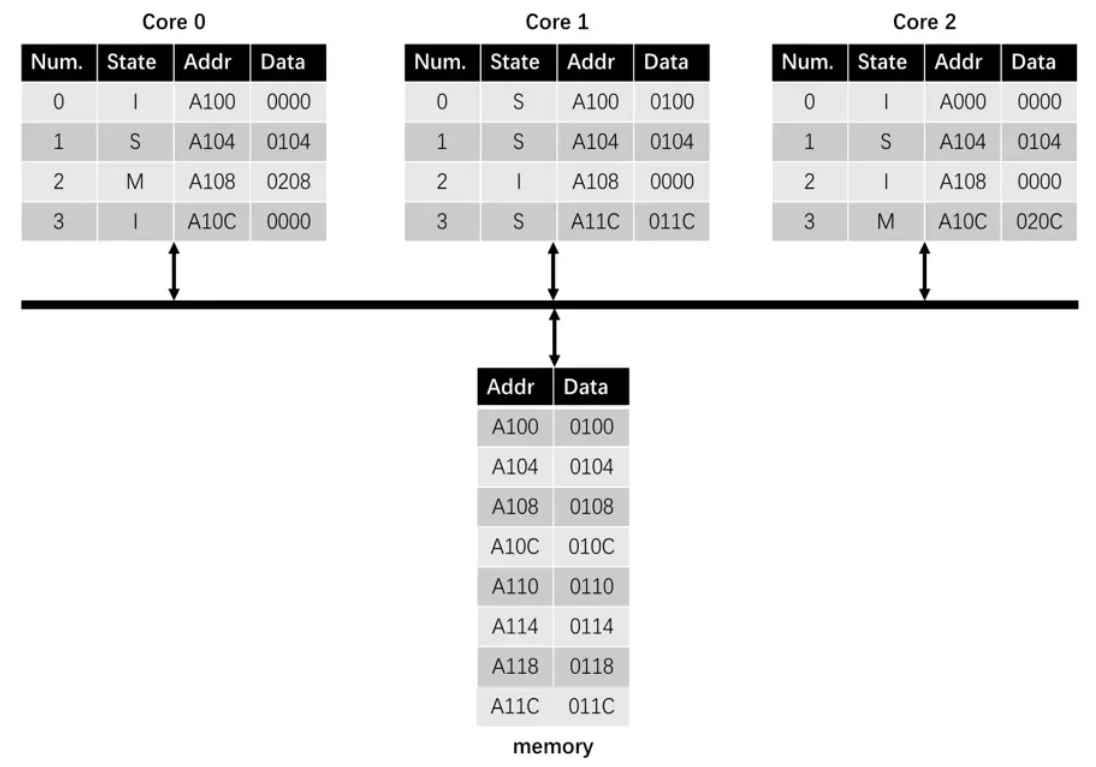

在下图的整体状态下，分别执行：
- C0, R, A100
- C0, R, A10C
- C1, W, A104, 0204
- C0, W, A118, 0308
会发生怎样的改变，注意这些指令不是顺序执行，而是分别考虑。
C0, R, A100:
C0 read miss
memory returns 0100 to c0
C0.0(S, A100, 0100)
C0, R, A10C:
C0 read miss
C2 write back A10C
memory A10C, 010C → 020C
C2.3(S, A10C, 020C)
memory returns 020C to C0
C0.3(S, A10C, 020C)
C1, W, A104, 0204:
C1 write hit
C0 invalidation
C0.1(I, A104, 0104)
C2 invalidation
C2.1(I, A104, 0104)
C1.1(M, A104, 0204)
C0, W, A118, 0308:
C0 write miss
C0 write back A108
memory A108, 0108 → 0208
memory returns 0118 to C0
C0.2 (M, A118, 0118)
C0.2 (M, A118, 0308) a
Directory Protocol:
适用于处理NUMA的cache coherence问题的协议。
