Chapter4 Sequential Logic Design
4.1 Introduction to Sequential Circuits
Trigger/Sensitive:
- Level-triggered（水平触发）：
当输入信号保持在某个特定水平（通常是高电平或低电平）时，触发器或系统会被触发. 只要信号保持在该水平，触发器就会保持在触发状态，直到信号发生变化。 - Edge-triggered（边缘触发）：
边缘触发是在输入信号的边沿（上升沿或下降沿）发生变化时触发的。这意味着只有在信号的变化瞬间触发器才会被触发，而不是在信号保持某个特定水平时。
注：触发器是边缘触发的，时钟锁存器是水平触发的
Sequential Circuit Analysis:
布尔表达式：
状态表：
状态图：
4.2 Basic Sequential Logic Elements
Bistable Circuit（双稳态电路）:
构成锁存器和触发器的基础，有两个输出$Q$和$\overline{Q}$，但没有输入。
SR Latch（Set/Reset锁存器）:
由两个或非门组成，$R$为$Reset$信号，$S$为$Set$信号，如果$R=S=0$，则输出$Q$保持上一个状态，这个时候就达到了存储的效果。
如果用两个与非门，则可以构成$\overline{SR}$ latch，其效果与一般的 SR latch 类似，只是不同信号的对应关系有所不同。
在$\overline{SR}$ latch 上再加上两个与非门和一个时钟信号，则可以构建时钟锁存器（clocked SR latch），其时序特征与一般的 SR latch 类似，只不过只有有时钟信号的时候$S$和$R$才有效。
D Latch（Data锁存器）:
D latch 相当于在原本的时钟锁存器的基础上，将$S$和$R$信号替换为$D$和$\overline{D}$信号，使得只由一个信号控制，不能同时为 1 或者 0。
- $C$：控制什么时候$Q$能改变
- $D$：控制$Q$改变成什么
Pulse-Triggered Flip-Flop（脉冲触发触发器）:
SR触发器由两个SR锁存器组成，两个锁存器的时钟保持相反 当时钟信号为 1 时，第一个锁存器输出的$Q$可以改变，但第二个的不行；当时钟信号为 0 时则相反。
之前使用单个SR锁存器时，如果将输出$Q$直接作为其输入信号的话，那么在时钟信号为 1 的这一段时间内，信号会不停地跳转，然而，使用SR触发器后就不会有这种问题了，因为其最后的输出被时钟周期延迟了。
Edge-Triggered Flip-Flop（边沿触发触发器）:
D触发器相比于上一个SR触发器，将锁存器的两个信号$S$，$R$输入换成一个信号$D$，下图为上升沿触发示例图：
辨析：D latch 和 D flip-flop
前者的输出在时钟信号为 1 时会随输入的改变而改变；后者的输出只有在时钟信号从 0 到 1 的瞬间才会根据当时的输入而改变
4.3 Sequential Logic Design
Equivalent State（等效状态）:
- 对于同样的输入，对应的输出相同
- 对于同样的输入，对应的下一个状态相同
等效状态在有限状态机示意图中可以合并。
Moore Model:
输出只和当前状态有关。
Mealy Model:
输出和当前状态及输入都有关。
State Assignment:
以下图为例：
第一种状态编码方法：顺序编码
对于以上编码方法，采用卡诺图进行化简，要注意：卡诺图的最后两行要交换一下（卡诺图中以格雷码排序）。

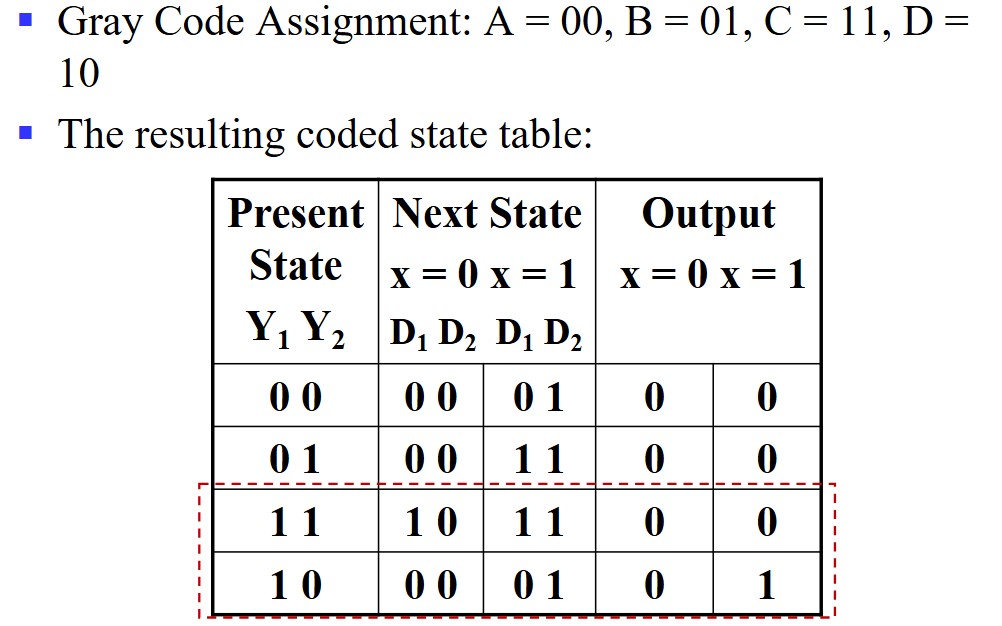

第二种状态编码方法：格雷码
对于格雷码用卡诺图化简同理，但不需要换行了，因为本身就是格雷码。
总结：以下情况的状态编码最好临近：
- 对于同一输入有同样的下一状态的
- 都可能是同一状态的下一状态的
- 对于同一输入有同样输出的
Example
从这张图我们可以看出，一共三个寄存器$A$，$B$，$C$，一共能表示 8 种状态，还有一个输出$Z$. 分析每个寄存器$D$的连线，可以得到：
- $A(t+1)=BC$
- $B(t+1)=\overline{B}C+B\overline{C}$
- $C(t+1)=\overline{A}\overline{C}$
- $Z=A$
因此可得状态表：

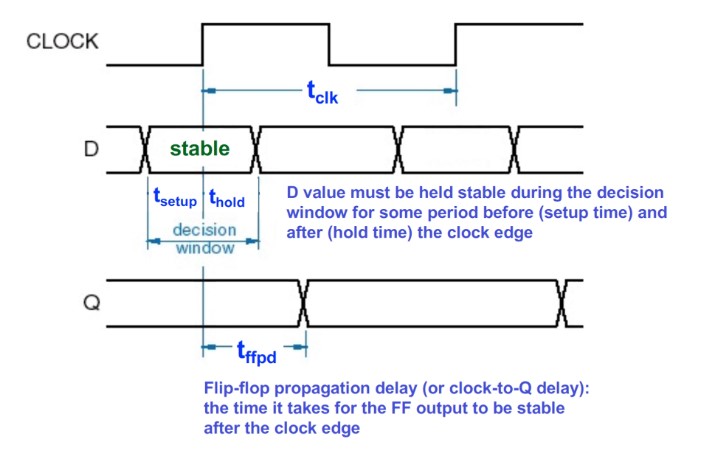

Flip-Flop Timing:
考虑D flip-flop：
- $t_{setup}$：输入信号在时钟周期变化前需要保持稳定的时长
- $t_{hold}$：输入信号在时钟周期变化后需要保持稳定的时长
- $t_{ffpd}$：从时钟周期变化到输出信号变化之间的延迟时间
接下来对整个时序电路分析：
首先，当时钟上升沿到来时，触发器输出需要经过一个$t_{ffpd}$的时间才能变化完成，该变化完成后，对应的组合逻辑部分也要经过一个$t_{comb}$的延迟才能更新完毕，接下来，对于外界输入会有一段相对空闲的时间setup-time margin，之后外界输入改变，就需要维持$t_{setup}$时间的稳定，直到下一个时钟上升沿。
4.4 Classic Sequential Logic Elements
Microoperation:
对寄存器的数进行的初级操作，例如：将一个寄存器的数加载到另一个寄存器上，将两个寄存器的数相加，增大寄存器中的数等。
最常用的四个操作：
- transfer（转移）
- arithmetic（算数）
- logic（逻辑）
- shift（移位）
Register Transfer Structures:
基于多路选择器的转换：
每个寄存器的输出都连接到多路选择器的输入，同时一个寄存器配对一个多路选择器。
基于总线的转换：
所有的寄存器都直接连到总线上。
三态总线：
基于总线的升级版。
Ripple Counter（行波计数器）:
把上一个触发器的输出，作为下一个触发器的时钟，达到延时的效果。
这样，随着时间流逝，$(B,A)=(0,0),(0,1),(1,0),(1,1),(0,0),(0,1)···$循环往复，达到计数器的效果. 如果再来一个$C$，则可以记 0 到 7，以此类推。
对于每两个触发器之间都会有$t_{phl}$的延时，因此，对于$n$bit，最坏情况的延时为$n·t_{phl}$。
Synchronous Counter（同步计数器）:
每个触发器的时钟接口都和同一个时钟信号连接，采用组合电路的方式达到同步效果。
第一种电路：
第二种电路：更类似于行波计数器，但不会有行波计数器的延迟。
