Chapter3 Combinational Logic Design
3.1 Introduction to Verilog HDL

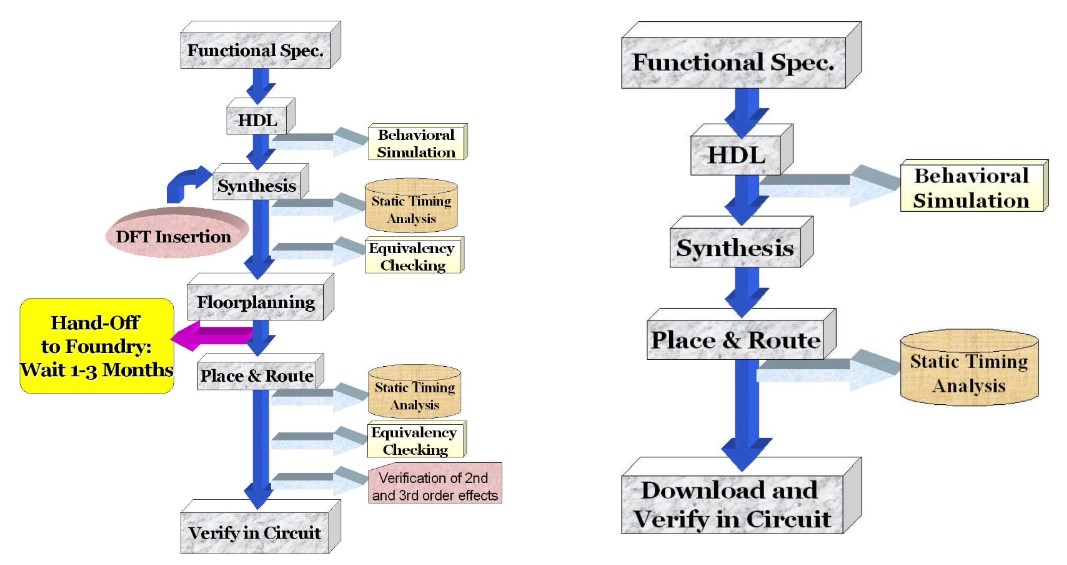

Digital Circuit Design:
- FPGA：现场可编程门阵列，可通过编程来改变内部结构
- ASIC：专用集成电路，内部逻辑电路固定
Lexical Conventions（词汇规定）:
Sized numbers * size：位数（十进制表示） * base：b/d/o/h，分别对应二/十/八/十六进制 * number：每一位具体的值
例如：4’b1111，12’habc，16’d255
X or Z values * x 表示未知的值 * z 表示高阻态的值
例如：12’h13x，6’hx，32’bz
数位扩展：
若 size 的值大于赋值的位数，则剩余高位的补全规则为：
- 最高位为 x ，则剩余位数用 x 补全
- 最高位为 z ，则剩余位数用 z 补全
- 最高位既不是 x 又不是 z ，则剩余位数用 0 补全
Modeling Methods:
- 结构描述法
模块层面，门级层面，开关层面 - 数据流描述法
适合描述组合逻辑电路，常使用 assign - 行为描述法
常使用 always
3.2 About Combinational Logic Circuits
Three_state Gate（三态门）:
- 使能信号为 0：门电路断开，呈高阻态
- 使能信号为 1：门电路导通，呈正常的 0/1 输出
3.3 Some Classic Designs
Decoder（译码器）and Demultiplexer（解复用器）:
Encoder（编码器）and Multiplexer（多路复用器）:
Priority Encoder（优先编码器）:
用于判断数据最高位 1 出现的位置，其中$V$用来判断有没有 1 的出现，$D_3D_2D_1D_0$是一个四位的数，$A_1A_0$表示最高位 1 出现位置（0,1,2,3）
Half Adder（半加器）and Full Adder（全加器）:
区别：半加器输入只有$A$和$B$，不考虑进位输入，输出为结果$F$和进位$C$；全加器输入有加数$A$，$B$和进位$C_{in}$，输出为结果$F$和进位$C_{out}$。
3.4 Timing Analysis
Delay:
- Propagation delay（$T_{pd}$）：从输入到输出的最大延迟
- Contamination delay（$T_{cd}$）：从输入到输出的最小延迟
Race Hazard（竞争危害）and Glitch（毛刺）：
单一输入变化造成输出多次变化。
