Lec6 Image Stitching
Image Warping
Parametric(Global) Warping:
图像中每个像素变换方式一致，即可以统一使用同一个变换矩阵描述。
投影变换（projective transformation / homography）：
之前提到的仿射变换（affine transformation）：
$$ \begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} =\begin{bmatrix} a & b & t_x \\ c & d & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} $$
如果变换矩阵的最后一行不是 $[0~0~1]$，那么这个变换将进一步泛化到投影变换：
$$ \begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} =\begin{bmatrix} h_{00} & h_{01} & h_{02} \\ h_{10} & h_{11} & h_{12} \\ h_{20} & h_{21} & h_{22} \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}$$
Note
投影变换的变换矩阵是 up-to-scale 的，即这 9 个参数同时乘以一个非零常数，变换不变。因此，投影变换的实际自由度是 8 个。

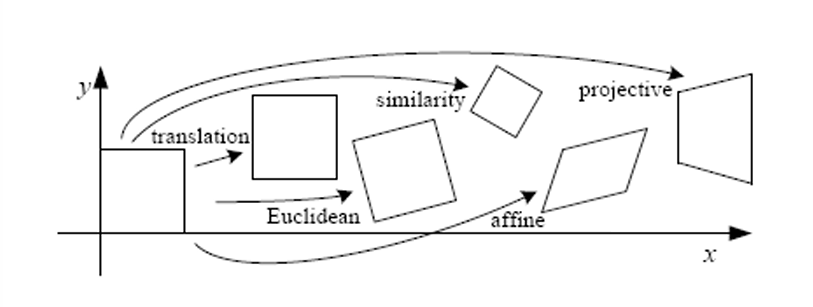

- transformation: 2 个自由度
- euclidean: 3 个自由度
- similarity: 4 个自由度
- affine: 6 个自由度
- projective: 8 个自由度
哪些变换是投影变换？
- 相机不移动，只是旋转角度，拍摄的两张图之间的变换是投影变换
- 相机移动了，但是拍摄的是一个平面，拍摄的两张图之间的变换是投影变换
Forward Warping & Inverse Warping:
给定一个变换矩阵，怎么把一张图变换到另一张图？

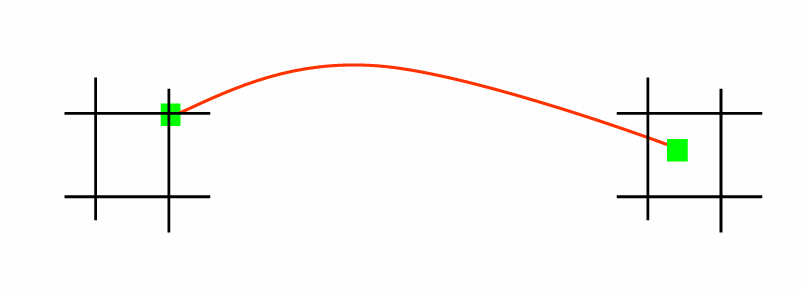

一个直观的想法是 forward warping：把原图像每个像素变换到新的位置，但问题是变换后坐标不一定是整数。

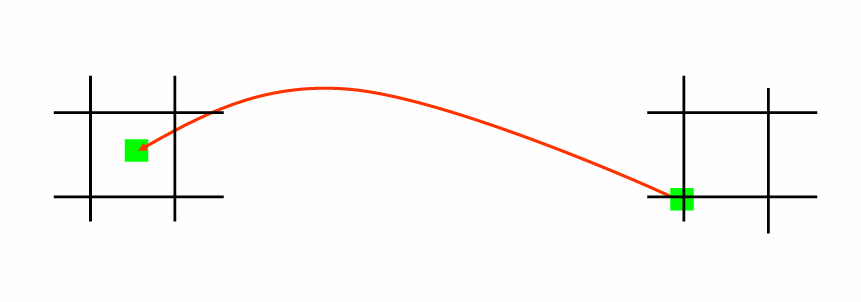

因此我们应该考虑 inverse warping：先给新的图像定义好网格，每个像素点反过来找原图中对应的位置，虽然不一定在整数位置，但可以用插值法得到 rgb 值。
Image Stitching
要想进行图像拼接，首先要知道两张图之间的变换关系，才能进行变换对齐。
$$\begin{bmatrix} x'\\ y'\\ 1 \end{bmatrix}=T\begin{bmatrix} x\\ y\\ 1 \end{bmatrix}$$
怎么求 $T$？
要给定方程，才能解方程。即每个 $(x,y)$ 对应哪个 $(x',y')$。使用特征匹配，每对匹配可以得到方程，有了方程组后就能求解 $T$。
此时，已知量是 $(x,y)$ 和 $(x',y')$，未知量是变换矩阵 $T$ 的元素。
Affine Transformation Case:
$$ \begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} =\begin{bmatrix} a & b & c \\ d & e & f \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} =\begin{bmatrix} ax+by+c \\ dx+ey+f \\ 1 \end{bmatrix}$$
$$ \begin{bmatrix} x' \\ y' \end{bmatrix} =\begin{bmatrix} x & y & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & x & y & 1 \\ \end{bmatrix} \begin{bmatrix} a \\ b \\ c \\ d \\ e \\ f \end{bmatrix} $$
对于仿射变换，需要求解 6 个参数。每一对匹配得到两个方程，因此至少需要 3 对匹配。
假设有 $n$ 对匹配：
$$ \begin{bmatrix} x_1 & y_1 & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & x_1 & y_1 & 1 \\ x_2 & y_2 & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & x_2 & y_2 & 1 \\ \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\ x_n & y_n & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & x_n & y_n & 1 \end{bmatrix} \begin{bmatrix} a \\ b \\ c \\ d \\ e \\ f \end{bmatrix} =\begin{bmatrix} x_1' \\ y_1' \\ x_2' \\ y_2' \\ \vdots \\ x_n' \\ y_n' \end{bmatrix} $$
形式化为
$$\underset{2n\times 6}{A}\underset{6\times 1}{h}=\underset{2n\times 1}{b}$$
同样是方程个数大于变量个数，可以用最小二乘法求近似解，与之前同理。
Projective Transformation Case:
$$ \begin{bmatrix} x_1 & y_1 & 1 & 0 & 0 & 0 & -x_1'x_1 & -x_1'y_1 & -x_1' \\ 0 & 0 & 0 & x_1 & y_1 & 1 & -y_1'x_1 & -y_1'y_1 & -y_1' \\ x_2 & y_2 & 1 & 0 & 0 & 0 & -x_2'x_2 & -x_2'y_2 & -x_2' \\ 0 & 0 & 0 & x_2 & y_2 & 1 & -y_2'x_2 & -y_2'y_2 & -y_2' \\ \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\ x_n & y_n & 1 & 0 & 0 & 0 & -x_n'x_n & -x_n'y_n & -x_n' \\ 0 & 0 & 0 & x_n & y_n & 1 & -y_n'x_n & -y_n'y_n & -y_n' \end{bmatrix} \begin{bmatrix} h_{00} \\ h_{01} \\ h_{02} \\ h_{10} \\ h_{11} \\ h_{12} \\ h_{20} \\ h_{21} \\ h_{22} \end{bmatrix} =\begin{bmatrix} 0 \\ 0 \\ 0 \\ 0 \\ \vdots \\ 0 \\ 0 \end{bmatrix} $$
形式化为
$$\underset{2n\times 9}{A}\underset{9\times 1}{h}=\underset{2n\times 1}{0}$$
由于投影变换的自由度实际只有 8 个，因此需要进行约束，例如让 $h_{22}=1$，或者让 $h$ 的模长为 $1$。
如果考虑后者，则转换后的问题 $\min\limits_h\|Ah-0\|^2$ 最终解得的 $h$ 是 $A^TA$ 的最小特征值对应的特征向量。
Outlier:
特征匹配会有错误匹配，称为 outlier，也常常使用 RANSAC 来消除。
每次选择几对特征匹配，求解一个 $h$，投票，重复多次，选择票数最多的那个 $h$。
问题在于怎么投票。对于当前候选的 $h$，第一张图像中的任意一个特征点 $(x,y)$ 都可以通过 $h$ 得到变换预测位置 $(x',y')$，再和第二张图像中真正对应的特征点比较，如果距离小于某个阈值，则投一票。
综上：图像拼接步骤：
- 特征匹配
- 求解变换矩阵（可考虑使用 RANSAC）
- 图像变形并对齐，叠起来
- 图像融合
