Lec10 Recognition

alt text

Semantic Segmentation

输入：图像

输出：每个像素的类别标签（不区分实例）

回忆之前的图像分类，直接使用卷积神经网络便可。对于语义分割，也可以对于每个像素裁剪出一个窗口，输入给卷积神经网络进行分类。

但是，这有两个问题：

  • 速度慢
  • 受限的感受野（即每个窗口信息过于有限）

Fully Convolutional Network (FCN):

FCN 的基本思路：把整个图像输入给一个 CNN，该 CNN 直接输出每个像素属于各个类别的概率分布（通道数）；再取概率最大的类别作为该像素的类别标签，得到最终的语义图。

损失函数定义：逐像素的交叉熵。

FCN 的感受野取决于网络深度，网络越深，感受野越大。

Transposed Convolution:

FCN 的加速方法是：在网络中加入池化层或步幅卷积来减小尺寸，称为下采样。

但有一个受限的地方是：输入和输出的分辨率要一致。因此，需要将下采样后的特征图还原到原始尺寸，称为上采样。

先使用插值进行 unpooling 来放大尺寸，再利用深度学习学习卷积核来对 unpooling 后的图像进行优化处理，这两步合称 transposed convolution。

alt text

U-Net:

下采样总归会丢失信息，如何在上采样时加回来原本丢失的信息？

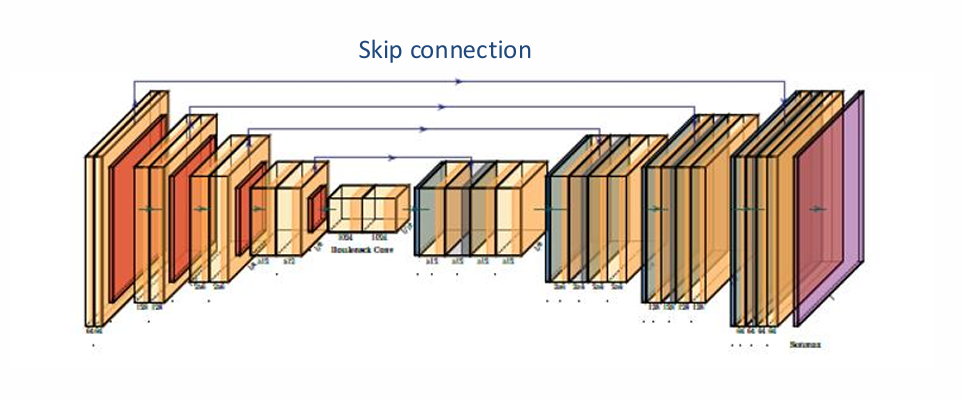

U-Net 是 FCN 的改进。在上采样的反卷积之前，先将下采样过程中相同尺寸的特征图（红色部分）与当前上采样的特征图（蓝色部分）进行拼接，再进行反卷积，称为 skip connection，这样就可以加回来丢失的信息。

alt text

Per-pixel Intersection-over-Union (IoU):

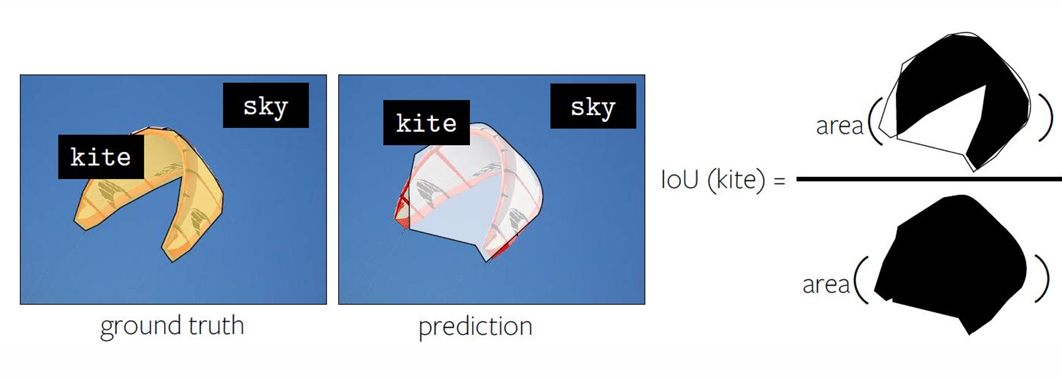

IoU 用于衡量语义分割的好坏。假设图像分为前景和背景，有一个标准答案图像和一个预测图像，计算两张图像前景的交集和并集的比值（面积大小）。结果越大则语义分割效果越好，等于 $1$ 时表示完全重合。

alt text

Object Detection

输入：图像

输出：若干 bounding box，每个 bounding box 有类别、位置（$x,y$）、大小（$w,h$）

bounding box 的数量不确定，这是最困难的地方。最早的方法是 sliding window。可以假设一个框，这个框在图像上不断滑动，对于每个位置，都截出来输入网络，输出截出图像的类别（或背景）。

问题是计算量太大了。不仅每个位置都要试，而且不同的大小也要试。

Region Proposal:

实际上不需要每个位置都去穷举，我们只在图像的几处地方产生 proposal。

如何生成 proposal？常用的方法包括 over-segmentation：根据图像颜色做聚类，集中的区域很有可能对应一个物体，这个区域就可以作为一个 proposal。

R-CNN:

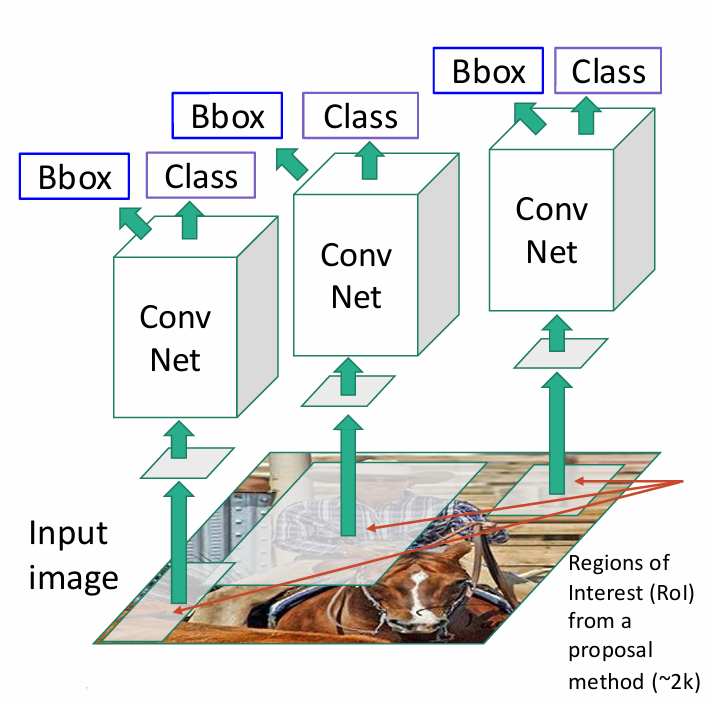

基于 region proposal 的 CNN 方法称为 R-CNN：

  • 使用 region proposal 的方法生成一系列 proposal
  • 每个 proposal 缩放规范化到固定大小
  • 输入 CNN，输出类别得分（分类任务）和 bounding box 的微调（4 个值，回归任务）

alt text

检验是否正确时，类别检查相对简单，bounding box 则依然使用 IoU 衡量（预测框和真实框的交集除以并集）。

Non-Maximum Suppression (NMS):

有一个问题：如果有两个重合度很高的 proposal 对应同一个物体怎么办？

我们可以使用 NMS 删掉多余的 bounding box。如果两个 bounding box 的重合度足够大，我们就认为它们对应同一个物体，只保留概率最大的那个 bounding box：

  • 找到分数最高的 bounding box
  • 删除与其重合度超过阈值的其他 bounding box
  • 重复上述步骤

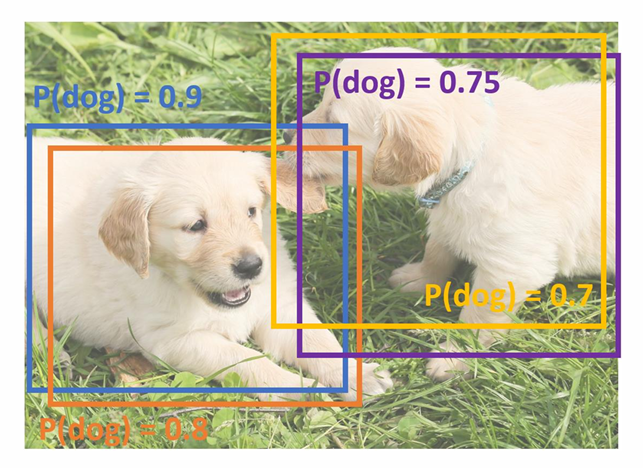

例如下图，分数最高的是蓝色 bounding box，将其分别与橙色、紫色和黄色的 bounding box 比较，发现橙色的 bounding box 的重合度很大，超过阈值，因此删除橙色 bounding box，只保留蓝色 bounding box。

然后，除去蓝色 bounding box，分数最高的是紫色 bounding box，将其与黄色 bounding box 比较，发现重合度也很大，超过阈值，因此删除黄色 bounding box，只保留紫色 bounding box。

最终图上保留的只有蓝色和紫色的 bounding box，即识别出两个物体。

alt text

Fast R-CNN:

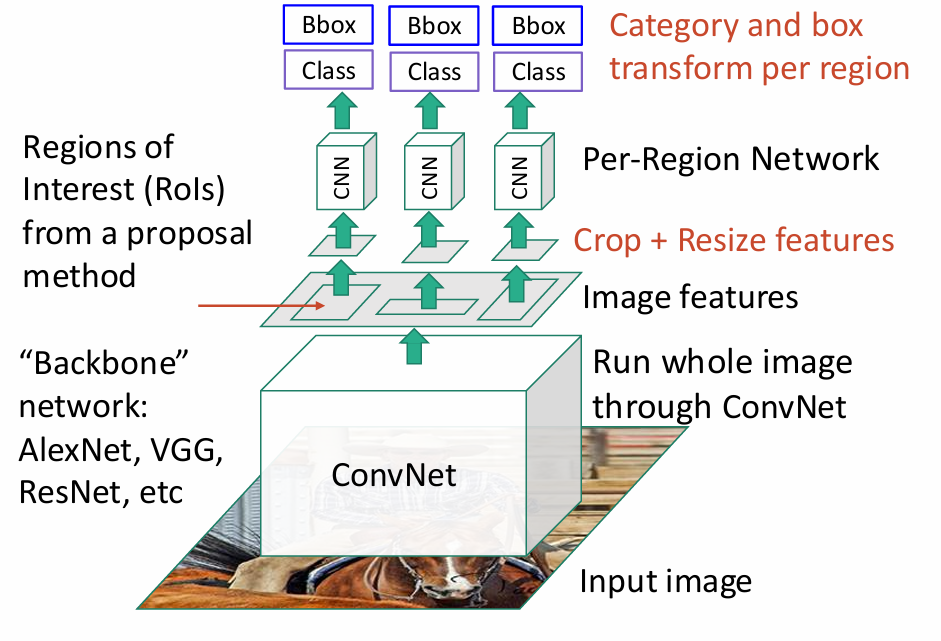

Fast R-CNN 是对 R-CNN 的加速。其先将整张图输入给一个 CNN 处理，得到一张特征图。然后根据每个 proposal，在特征图上截取对应区域，再输入一个小的网络进行处理。

这样相当于最初几层用于特征提取的网络被共用，称为 backbone。

alt text

Faster R-CNN:

Faster R-CNN 进一步加速。其希望减少 proposal 的数量（提高 proposal 的准确性），因此专门训练了一个网络来生成 proposal，称为 Region Proposal Network (RPN)。

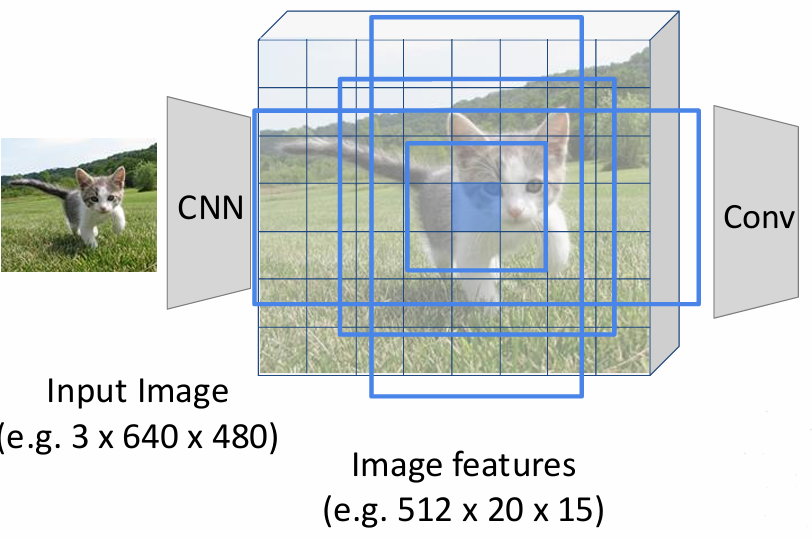

RPN 的输入是最原始的图像。其先将图像划分为多格，例如下图所示的 $20\times 15$。假设每个格子对应一个 proposal；然后，对于每个格子，预设多种尺寸的 anchor box，例如下图中的四种。对于每个格子和每个 anchor box，RPN 输出两部分内容：

  • 是否有一个物体（$1$ 维）
  • anchor box 的微调（$4$ 维）

综上，RPN 的输出维度为：格子数量 $\times$ anchor box 数量 $\times (1+4)$。

alt text

Single-Stage Object Detection:

上述关于 R-CNN 的一系列方法均为 two-stage object detection，即先生成 proposal，再对 proposal 进行分类和回归。

事实上，在 Faster R-CNN 的 RPN 中，如果 RPN 输出的不仅仅是“是不是一个物体”，而是“是什么物体”，那么就可以省去第二阶段的分类和回归，直接得到最终的检测结果。这就是 single-stage object detection，代表算法是 YOLO (You Only Look Once)。

Note

two-stage object detection 更精确；
single-stage object detection 更快。

Instance Segmentation

输入：图像

输出：每个像素的标签（区分实例）

常见做法是先进行 object detection，得到 bounding box；再对每个 bounding box 内的像素进行 semantic segmentation。这个时候在 Faster R-CNN 的基础上增加一个分支，专门用于 semantic segmentation，输出为一个 mask，前景为 $1$，背景为 $0$，称为 Mask R-CNN。

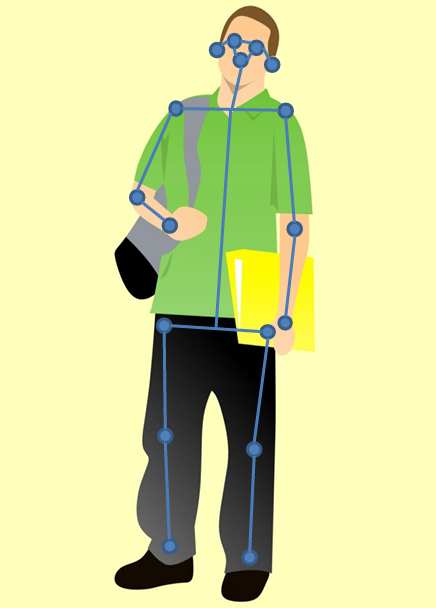

Human Pose Estimation

输入：图像

输出：人体关键点位置

alt text

我们依然可以使用 FCN，输出若干张热力图，每个热力图的高值位置对应一个关键点的位置。

alt text

若图像中有多个人，则有以下两种方法。

Top-Down:

先进行 object detection，得到每个人的 bounding box；再对每个 bounding box 内的人进行关键点检测。

主要问题有两个：

  • 速度慢
  • 当人比较密集时，bounding box 可能会把多个人都框进去，影响效果

Bottom-Up:

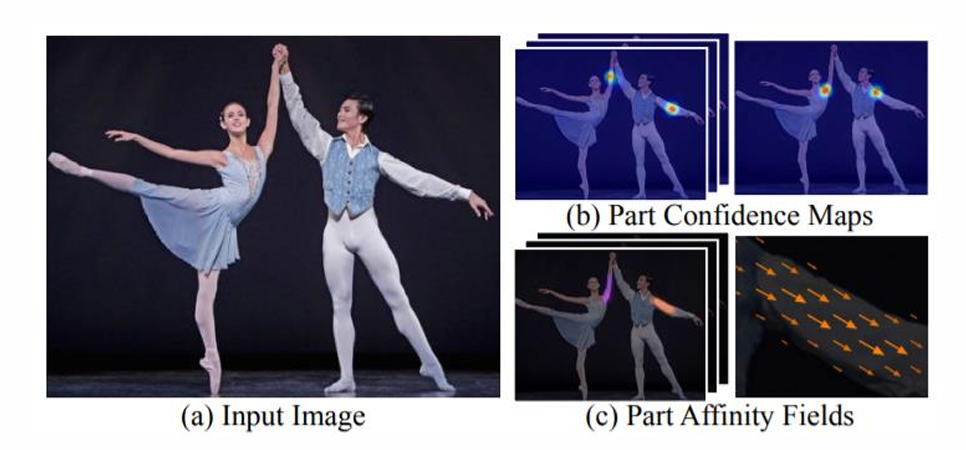

先检测出所有关键点，再尝试连成骨架。连成骨架的方法是 OpenPose：

训练一个网络用来连接关键点，输出为部位关联性的一个向量场，每个点的向量方向表示这个点到下一个关键点的方向。

alt text

Note

top-down 方法更准确；
bottom-up 方法更快。
